復合式圓錐破碎機是基于層壓破碎原理和多破少磨概念設計研發的集高擺頻、優化腔型和合理沖程于一體的高性能彈簧圓錐破。
進料粒度：≤369mm
生產能力：45-1270t/h
電機功率：75-315KW
【應用范圍】：用于中碎作業，中型和短頭型用于細碎作業。
【適用物料】：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等。
復合式圓錐破碎機是基于層壓破碎原理和多破少磨概念設計研發的集高擺頻、優化腔型和合理沖程于一體的高性能彈簧圓錐破。復合式圓錐破碎機之所以成為應用廣泛的圓錐式破碎機，得益于其在各種工況環境下工作的可靠性，而CS系列極大程度上保留了其經典結構，如彈簧保險裝置、大直徑主軸、重型機架和干油密封等，設備可靠性得到更大程度保證。多種腔型可供選擇，應用多種工況條件。
經典結構設計，性能穩定可靠
彈簧圓錐破碎機之所以成為國內外應用廣泛的圓錐式破碎機，得益于其在各種工況環境下工作的可靠性，而復合式圓錐破碎機極大程度上保留經典結構，設備可靠性得到更大程度保證多種腔型可供選擇，應用多種工況
有標準型和短頭型兩種機型，每種機型又配備多種腔型，可以適用于各種硬度物料的中碎和細碎作業需求層壓破碎設計，出料粒形更好
利用層壓破碎原理對物料進行破碎，破碎效率高，易損件磨耗低；破碎后成品呈立方體，細粒級含量高，可以很好的滿足現階段一些高品質骨料的使用需求液壓潤滑系統，操作更簡單

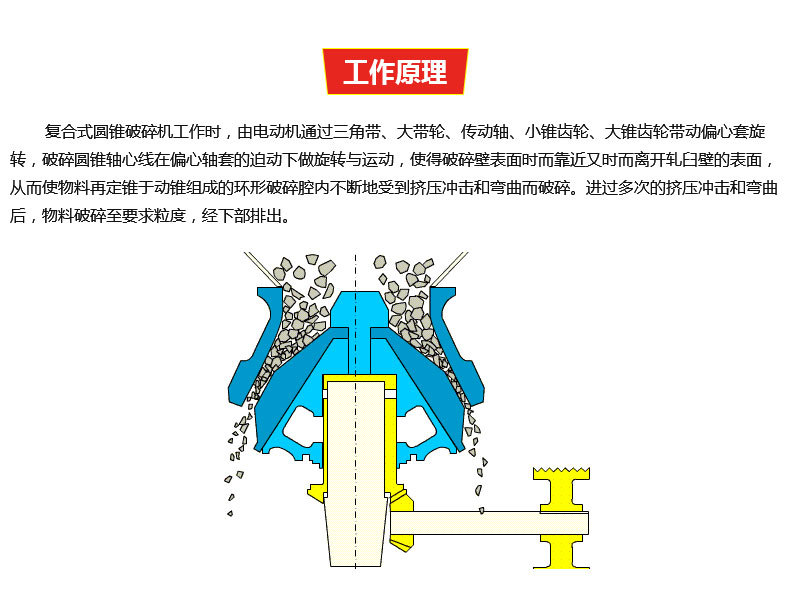

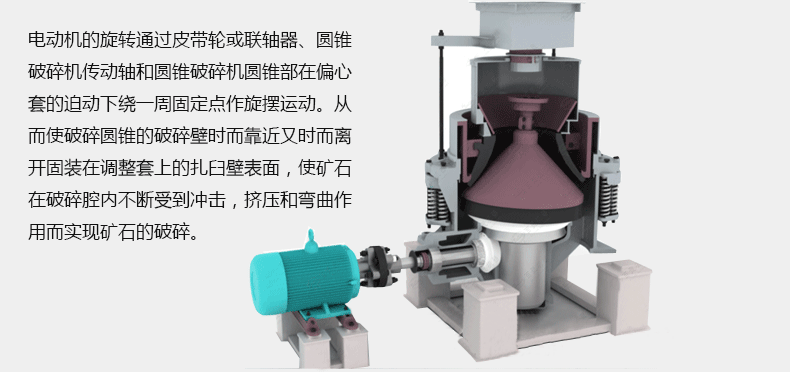

配置了液壓潤滑系統，用戶可輕松完成調整設備排料口和設備清腔操作；該系統采用電冷系統潤滑油站，可以實現潤滑站的自動化控制，簡化圓錐破日常操作和運維破碎機工作時，電動機通過彈性聯軸器，傳動軸和一對錐齒輪帶動偏心軸套轉動，破碎圓錐在偏心套的帶動下做旋擺運動，使破碎壁和軋臼壁時而靠近，時而遠離，礦石在破碎腔內不斷的受到擠壓與沖擊，而被破碎。
型號 | 動錐直徑 | 腔型 | 給料口尺寸 (mm) | 出料口尺寸 (mm) | 主軸轉速 (r/min) | 電動機功率 (kw) | 生產能力 (t/h) | 重量 (t) | 外形尺寸 (mm) | |
閉口邊 (mm) | 開口邊 (mm) | |||||||||
CS75B | 900(3´) | 細型 | 83 | 102 | 9-22 | 580 | 75 | 45-91 | 15 | 2821x1880x2164 |
粗型 | 159 | 175 | 13-38 | |||||||
CS110B | 1200(4´) | 細型 | 127 | 131 | 9-31 | 485 | 110 | 63-188 | 20 | 2821x1880x2164 |
中型 | 156 | 156 | 13-38 | 100-200 | ||||||
粗型 | 178 | 191 | 19-51 | 141-308 | ||||||
CS160B | 1295(4.25) | 細型 | 109 | 137 | 13-31 | 485 | 160 | 109-181 | 27 | 2800x2342x2668 |
中型 | 188 | 210 | 16-38 | 132-253 | ||||||
粗型 | 216 | 241 | 19-51 | 172-349 | ||||||
CS220B | 1650(5.5) | 細型 | 188 | 209 | 16-38 | 485 | 220 | 181-327 | 55 | 3911x2870x3771 |
中型 | 213 | 241 | 22-51 | 258-417 | ||||||
粗型 | 241 | 268 | 25-64 | 299-635 | ||||||
CS315B | 2134(7´) | 細型 | 253 | 278 | 19-38 | 435 | 315 | 381-726 | 110 | 4631x3251x4732 |
中型 | 303 | 334 | 25-51 | 608-998 | ||||||
粗型 | 334 | 369 | 31-64 | 789-1270 | ||||||

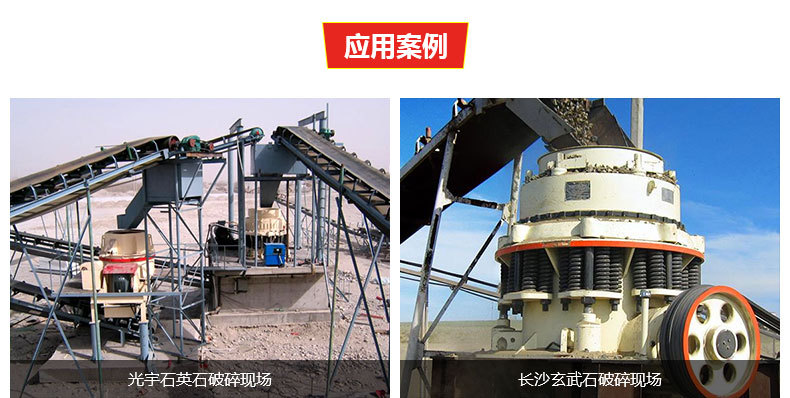

豐富砂石生產現場經驗，為客戶創造更多的收益
